ほんとかよ…！？

私はそうは思いません

なんか頭よさそうだね
やったことは馬鹿だけど

削った基板多層基板だったりしない？

>ほんとかよ…！？
ほんとだよ…？
実際ドライバ側のログ見ると2.5Gbpsで疎通取れなかったから100Mbpsに切り替えましたって出てたし
高周波の通信ってインピーダンスちゃんと整合しないと波形壊れるから
ちなみに同じ部品買って後で見つけた別のポートに正規の方法で付けたら普通に動いたよ

2.5GbEならUSB3でじゅうぶんだょ

>削った基板多層基板だったりしない？

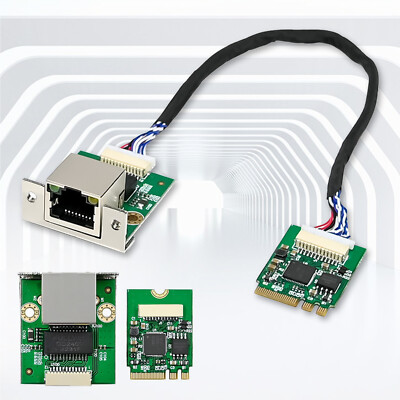

スレ画とは使った基板厳密には違うやつなんだけどポート側の基板はM.2側から来た配線そのままRJ45に出すだけの回路だったから多分無い

あー…インピーダンスいいよね
一緒に踊ろうぜ

大丈夫？スミスチャートいる？

2.5Gから1Gにフォールバックするんじゃなくて
100Mになっちゃうのか
内蔵の無線の方が速そう

でもそれだとクラウドがザックスしちゃわない？

>2.5GbEならUSB3でじゅうぶんだょ
そう言われるとまあそうなんだけどケースに綺麗に収めたくて…
自宅でサーバーラックごっこしたくて…

>大丈夫？スミスチャートいる？
どっちかっていうとネットワークアナライザの方が欲しい

ふーん
所謂自作PCを組むくらいしかできない俺にはちんぷんかんぷんの世界か

安定する方に切り替わるのはよくある

基板の動線むき出しにして
薄い銅板はんだ付けして復元してみるとか

基盤の形状変わったぐらいでインピーダンス変わるのか？

ネットワークアナライザ無いとスミスチャート書けないもんな

>基盤の形状変わったぐらいでインピーダンス変わるのか？
実のところ削る時もそう思って気軽にやったんだけど実際変わるもんなんだね
相当整合取れてる帯域狭いのかな

ちゃんと清掃した？
部品のどっかに元々やすりについてた金属粉が付着してない？

>ちゃんと清掃した？
>部品のどっかに元々やすりについてた金属粉が付着してない？
何回か付け替えた時に一応清掃したから多分？
細かい原因調査できる機材ないからアレだけどね

もう一つ買って検証しよう

基板の角を削っただけって…コト？
変わるもんなんだな

まあ…俺じゃわからないか この領域の話は

>まあ…俺じゃわからないか この領域の話は
（独り言だな的）

なんか1Gもリンクしねーなーと思ったらLANケーブルとスピーカーケーブルを並べてるのが良くなかった事なら有ったな

>基板の角を削っただけって…コト？
>変わるもんなんだな

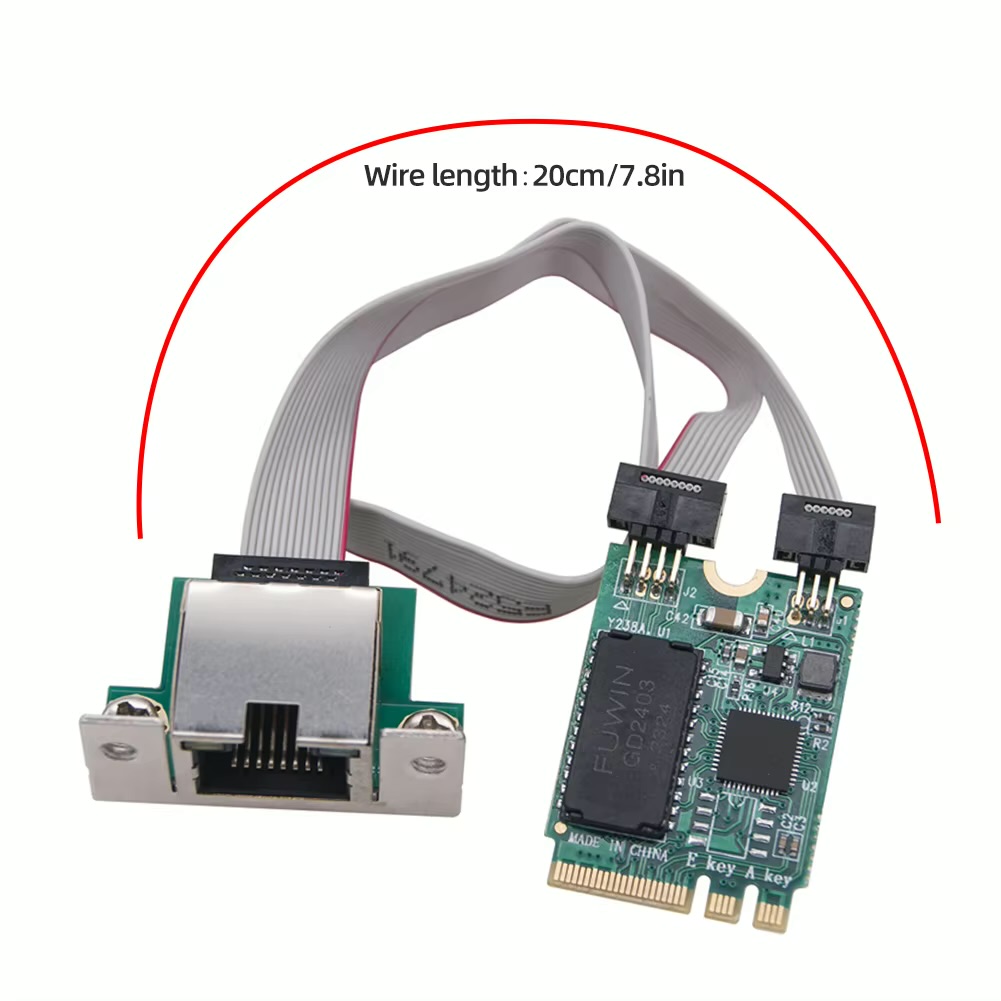

こういうタイプのRJ45側のシールドねじ止めするために出っ張ってる凸みたいな形状の耳部分を片側切り落とした感じ

デジタルな事がアナログな事に影響受けて壊れるんじゃなく変化起こすと一回嘘だろ？ってなるよね
なんか俺もそんな経験を昔したけど忘れてしまった

2.5GbEは1GbEと伝送周波数は一緒なのでf特が悪いせいで2.5GbEでリンクアップしないときは1GbEもリンクしないのよね…

片側だけねじ止めしてるのであればそこ外したらいけるかもしれん

つうかミニPCでスペース足りなくてとか何言ってんのって感じなんだが

>デジタルな事がアナログな事に影響受けて壊れるんじゃなく変化起こすと一回嘘だろ？ってなるよね
PCだとアース線を侮る子が多いけどたまーに繋がないから不具合が出てるパターンも有るよね
感電対策だけがアースの効果じゃないのに

リード線でジャンパしてみるのも手

>つうかミニPCでスペース足りなくてとか何言ってんのって感じなんだが
小さい筐体に詰め込む遊びなんて割と定番だろ？
別にみんながやるもんでも無いけど異常者しかやらない遊びなんて事はねぇ

>PCだとアース線を侮る子が多いけどたまーに繋がないから不具合が出てるパターンも有るよね
>感電対策だけがアースの効果じゃないのに
一般家庭にマトモなアース線なんてないよ…
トイレと洗濯機置き場とエアコン以外で穴付いてるの見た事ない

ミニPCに組み込むなら自然に寸法計算したりしそうなもんだが

>トイレと洗濯機置き場とエアコン以外で穴付いてるの見た事ない
逆にエアコン用コンセントなら200Vじゃなきゃアース端子が有るだろ？
そこに繋げば良いじゃん

>つうかミニPCでスペース足りなくてとか何言ってんのって感じなんだが
ちょっと諸事情で計算資源が欲しくなって
ついでにネットワークの勉強もしたくて

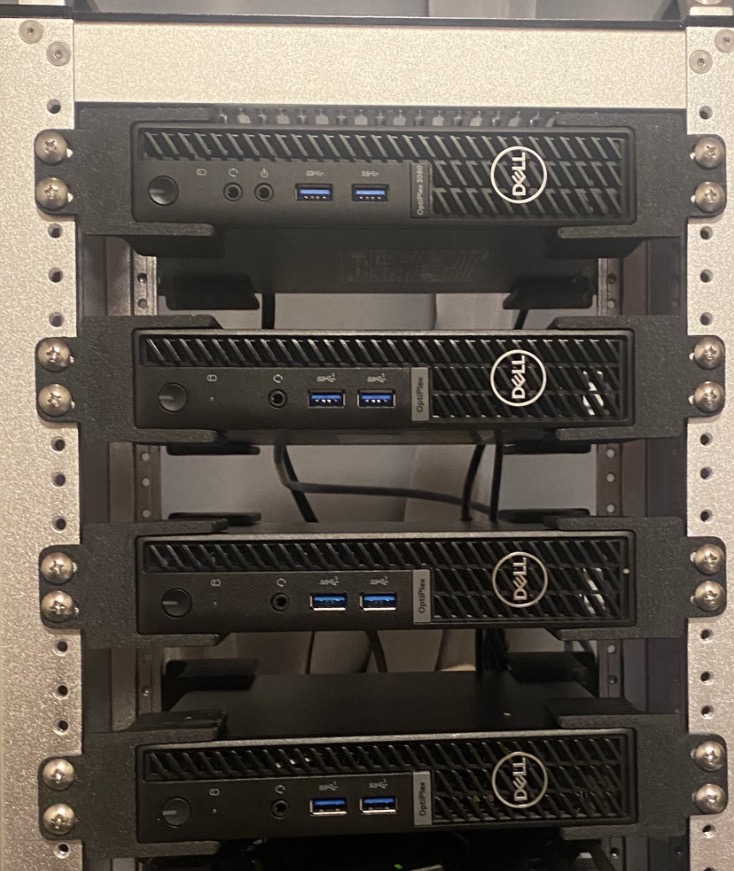

CPUだけで良かったからオークションとかでオフィス落ちのマイクロPC集めてきて構成したは良いものの1GbEしかデフォで付いてないことが発覚して
NASのデータ使わないといけないけど普通に詰まったから増設したくて

100BASE-TXは4本2差動対で通信できるけど2.5GbEは8本4差動対必要なのでやっぱり必要な配線も一緒に削っちゃったんじゃないか？

ドライバをメーカー公式の最新のにしたり設定変更したりで改善する場合もあった気はする

>100BASE-TXは4本2差動対で通信できるけど2.5GbEは8本4差動対必要なのでやっぱり必要な配線も一緒に削っちゃったんじゃないか？
かなあ？
まさか耳の部分に配線詰まってないだろ見た目からしてもGNDしか無さそうだしと思って削っちゃったんだけど

>ミニPCに組み込むなら自然に寸法計算したりしそうなもんだが
行き当たりばったりなんだ
ごめんね！

>ついでにネットワークの勉強もしたくて
>CPUだけで良かったからオークションとかでオフィス落ちのマイクロPC集めてきて構成したは良いものの1GbEしかデフォで付いてないことが発覚して
全然CPUだけでよくないじゃないの…

だんだん金かかるやつだこれ

>全然CPUだけでよくないじゃないの…
>だんだん金かかるやつだこれ
実際もっと高速なデータ通信を…とか考えるとアレこれスイッチとかヤバくね？ってなってる今
現状処理中に通信ズラしたりファイル側をチャンクにしたりして何とか詰まってないけど

せっかくならSFPポート増やして光ファイバー接続しようぜ

ネットワークアナライザあれば信号の鈍りとか見えて面白そうなんだけどな…
2.5GbEは200MbaudのPAM16だけど少し削っただけでどの程度壊れるんだろう

馬鹿の考え休むに似たりって奴だな
実際は休むどころかかなりの後退なんだが

>せっかくならSFPポート増やして光ファイバー接続しようぜ
一瞬考えたけど熱ヤバくない？

もう諦めてケース新調したらいいと思う!

>2.5GbEは1GbEと伝送周波数は一緒なのでf特が悪いせいで2.5GbEでリンクアップしないときは1GbEもリンクしないのよね…
なるほどなあその下100Mbpsしか無いもんな…

>もう諦めてケース新調したらいいと思う!
とにかくCPUパワーが欲しいので一台にまとめてどうにかなる訳でもないのよ
安価でそこそこのCPU入ってて場所取りすぎないってなるとマイクロPC束ねるくらいしか思いつかなかった
計算上は2.5GbEあれば今のタスクなら持つんでしばらくこのまま運用する

>>せっかくならSFPポート増やして光ファイバー接続しようぜ
>一瞬考えたけど熱ヤバくない？
冷やせばいいだけだろう？

ガリガリやったからどこかのはんだが接触不良になったとかではないのかな

そこなら自分でも気にせず削ると思う
フレームアースとか関係ないし
ヤスリで削るの大変そうだから変なところ壊したに一票

>>>せっかくならSFPポート増やして光ファイバー接続しようぜ
>>一瞬考えたけど熱ヤバくない？
>冷やせばいいだけだろう？
油冷だな

Xeonにでもすればいいのに

>>もう諦めてケース新調したらいいと思う!
>とにかくCPUパワーが欲しいので一台にまとめてどうにかなる訳でもないのよ
いやPCを束ねてマウントするケースというかラックの種類見直したらいいんじゃないかな…って
そもそもラックのバリエがないならすまんが

CPUの数で勝負って珍しい
何だろ
将棋でもやってる？

昔はラズパイでクラスタ組んだりとかやったけど今高いんだよな…

>ガリガリやったからどこかのはんだが接触不良になったとかではないのかな
>ヤスリで削るの大変そうだから変なところ壊したに一票
実際あり得なくは無い
そのうち機会があったら調べてみるよ

こういうのは本人の思い込みなだけでやっちゃいけないことやってるパターンが多い

そもそも加工前に速度出てたの？
初期不良で初めからそんなもんだったりしないの？

追加情報見る限り計画性のない衝動的な導入事例で実に趣味を感じる
楽しそうだな

ノリで始めると問題出てきてそれをどうしようか考えるの楽しいよね

基板の形変わると特性変わるは大昔にモバイル機器開発してるときに実務でやったわ
マッチング回路作るのが職人技いって素人には無理ってなるやつ

やすりがけって振動なんですよ
振動許すまじ

スレ「」の書き込み見て色々パーツ調べたりしてたら陽が登る時間になってた
たのしい！

こういうナマの体験から色々知識って増えるんだよな

安く済まそうと頑張り過ぎて気がついたら高くなるのあるあるだと思う

ケースに入らないときは基板じゃなくてケースを削るものでは？

そっち削る発想が出るのが凄い

>そっち削る発想が出るのが凄い
まあ俺も基板位削るけどな…
ただヤスリはめどいから
手を抜いてデカいニッパーでバチんだ

>手を抜いてデカいニッパーでバチんだ
まさかそっちに破れるとは…

基盤って緑の部分削っちゃダメなんだ…

ちゃんと4ペア導通が取れてないと100Base-TXに落ちる

削るときの振動とかでハンダクラックしたのにかけよう

>削るときの振動とかでハンダクラックしたのにかけよう
こういう振動起因のなんかが一番ありそうではある

俺にはわからんか…このレベルの話は…

削る時にRJ45のコネクタの部分持ってたら力かけ過ぎてはんだが剥がれてるとかもあるな

ｷﾀ━━━━━━(ﾟ∀ﾟ)━━━━━━ !!!!!

>こういうタイプのRJ45側のシールドねじ止めするために出っ張ってる凸みたいな形状の耳部分を片側切り落とした感じ
ネジ止め部分ってアースに繋がってる場合あるし
そこ削ったならインピーダンス変わることもあるのかな…？

デジタルを作り出すために物理現象を利用してるから影響出るよって言われると納得できそう

>ちなみに同じ部品買って後で見つけた別のポートに正規の方法で付けたら普通に動いたよ
単にそれが初期不良なんじゃねえの？

これだと思う
元々ハンダ品質悪いところにヤスリでゴリゴリやったせいでハンダクラックやハンダ浮き起こしてる

寝ようとしてたんだけど気になっちゃってちゃっちいテスターでM.2-RJ45基板の間のコネクタ入力とRJ45のピンの間でどこかしら繋がってるかチェックしてた
一応8本全部対応するピンに導通してたけど本当にちゃっちいテスターなので外れかけてるとかまではわからない
あと多分ネジはGNDに繋がってる

>>ちなみに同じ部品買って後で見つけた別のポートに正規の方法で付けたら普通に動いたよ
>単にそれが初期不良なんじゃねえの？
今動かしてるから止められないけど動いてるやつの基板と交換したら切り分けられるかも

もともと速度出てたの？コネクタは全部刺しなおした？接点汚れてない？ベタGND程度で変わるとは思えないんだけど

>もともと速度出てたの？コネクタは全部刺しなおした？接点汚れてない？ベタGND程度で変わるとは思えないんだけど
コネクタ刺し直したり替えたりはしたし接点は多分大丈夫
もとの速度は測ってないんだけど気になるからあとで動いてるやつと入出力の組み合わせ変えて試してみる

削ったことで高周波でしか見えないような劣化してる可能性もあるからDCの導通取っただけだと分からんよな

下手にアース変えたならノイズで動かなくなってるんじゃねえの

学部時代や研究室時代の計測機器っていいよね
あんな高価なものを適当に扱えるなんて

>こういうナマの体験から色々知識って増えるんだよな
「俺にとっては生の体験聞いているようなもんだよ」

>でもそれだとクラウドがザックスしちゃわない？
ザックスは…川で溺れて死んだ…！

そこけずって仕様が変わることなんかあるの…？

>こういうタイプのRJ45側のシールドねじ止めするために出っ張ってる凸みたいな形状の耳部分を片側切り落とした感じ
これ削ってダメになるとは思わないわ普通

なんとなく原因違うと思う

そういう加工必要なやつじゃなくてUSBからの変換じゃダメなん？

俺ならそもそもヤスリで削らないね

やるならアースと削った部分太い線で繋いでみて直るか実験してみるといいかも

A/D変換部分の面倒はもう見たくない…
誰かやってくんねーかなぁ！ってなる

へーこういうのって削ってもいいもんなんだな

無茶苦茶な事すんなよ腹立つな

PS5の検品落ちをPC化してるやつとか興味ありそう

半導体高の昨今にとんだハリキリボーイが現れた

こういうちょっと変な失敗と復旧を備忘録してる人はありがたいんだよな…

スゲ〜頭いいけど…
スゲ〜馬鹿だな…

100MHz級の基板削ってそこまで特性変わるもんなんだなぁ…

直った！！！！！
結論から言うとこれ多分インピーダンス関係ねえわ！！！！

まだイジってたの！？

>直った！！！！！
>結論から言うとこれ多分インピーダンス関係ねえわ！！！！
実はみんなそうじゃないかと思ってたよ

>やるならアースと削った部分太い線で繋いでみて直るか実験してみるといいかも
コレやってる途中でなんかコネクタの裏面のハンダ汚いなと思って試しに測って見たら短絡してるくさくて
ちょっと溶かしてみたら繋がった…
ただそれとアースのやつ同時にやっちゃったんで断言できないんだよね
なんなら線探すの面倒くさくてもう使わないしと思ってハンダでベッタベタにくっつけちゃった…

そもそも基盤硬いからヤスリがけすると付いてるパーツ破壊されたりするんだよな
ハンダ部分ちゃんと付いてると硬いし
基盤切るときは基本的にパーツ付ける前だし

ミニPCじゃなくて中古のエンプラサーバ買った方がよくね？

昔のPCいじりはこういう備忘録をつけてるサイトに助けられたもんじゃよ…

開始時の状況のわからないでとりあえずで○○違いないと書いたような備忘録が役に立つのか…？

FR4っぽい基板だしインピーダンス適合してるとは思えないので削ったのは関係ないんじゃないかなとおもてた

削った時にクラックしたんじゃねえかって素人考えで恐縮ですが

基盤って気軽に削っても良かったんだな…

>なんか1Gもリンクしねーなーと思ったらLANケーブルとスピーカーケーブルを並べてるのが良くなかった事なら有ったな
もともと電源と信号の線は離せという話だが今まで不具合起きなかったから大丈夫やろって電源とLAN束ねてたら通信異常起きまくってて電源ケーブル遠くしたら治ったとかあったなあ

あとはそのライザーケーブルを巻いたからだめとかそんな

>あとはそのライザーケーブルを巻いたからだめとかそんな
綺麗にコイル状に巻いたりとかすると気軽にダメになりそう
