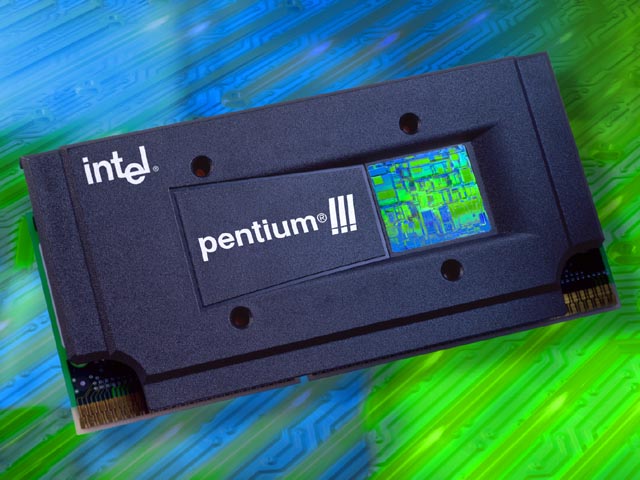

このタイプのCPU好きだった
このスレは古いので、もうすぐ消えます。
126/04/28(火)07:26:33No.1424539726そうだねx1
新しい時代来た…!ってなった
結局基板剥き出しになってこれも時代…ってなった
226/04/28(火)07:26:39No.1424539738そうだねx1
抜きにくいしクーラーも脱着しにくくて好かんかったよ…俺は
326/04/28(火)07:28:04No.1424539883そうだねx5
でっかい長方形のソケット8の方が新時代感があった…
そしてまた還ってきた
426/04/28(火)07:29:34No.1424540020+
この頃はCPUを交換するって意識がなかった
526/04/28(火)07:31:55No.1424540261+
スロット1は男の子って感じ
626/04/28(火)07:32:15No.1424540307+
クソダサゴミ過ぎてお笑いだった
滅びてよかった
726/04/28(火)07:32:28No.1424540332+
223→500→1300と変えたが
826/04/28(火)07:33:29No.1424540439そうだねx2
そもそもL2キャッシュをダイの外に出して速度半分で動かそうっていうただの劣化妥協の産物だったしな
926/04/28(火)08:16:17No.1424545658+
225MHzの512KBが450MHzの128KBに負けるとはね…
1026/04/28(火)08:18:45No.1424546021+
これでノートPCをデザインしたら工具箱みたいな形になりそう
1126/04/28(火)08:21:19No.1424546403+
カタ水平器
1226/04/28(火)08:23:49No.1424546756+
おいなんでお前らCeleronばかり買うんだ!
1326/04/28(火)09:32:35No.1424556303+
pentium!!!
1426/04/28(火)09:40:06No.1424557340+
メモリでまたこの流れを辿ってる
1526/04/28(火)09:46:43No.1424558404+
真に男の子なのは型落ち440BXが追加ATAチップとライザーカードでFC-PGA世代へ現地改修して奮闘する所から
1626/04/28(火)09:47:56No.1424558574+
分解すると結局普通のCPUと同じもんが入ってるという
1726/04/28(火)09:49:14No.1424558765+
オンダイL2が思ったよりもすぐだったのは待ってられなかったのかIntelも意外なほど早く達成できたのか
1826/04/28(火)09:52:09No.1424559244+
なんかカッコよさげなチップ表面みたいな虹色のやつがただの飾りでガッカリした
1926/04/28(火)10:17:02No.1424562907+
>オンダイL2が思ったよりもすぐだったのは待ってられなかったのかIntelも意外なほど早く達成できたのか
mendocinoは1年くらい前倒しで投入したんじゃなかったっけ
covingtonのクソ性能とローエンドがK6にごっそり持ってかれたせいで
2026/04/28(火)10:17:27No.1424562966+
>分解すると結局普通のCPUと同じもんが入ってるという
初期のはそれに加えてメモリチップが2個入ってるよ
そしてそれがスレ画の方式を採用せざるを得なかった理由だったんだ
2126/04/28(火)10:21:06No.1424563466+
互換CPUと競合してたソケット7から離れたかったのもあるんじゃない
2226/04/28(火)10:23:48No.1424563880そうだねx1
Katmai→K7→CoppermineとK75の日進月歩の正面対決は男の子だったよ
だからその後はライバルに裏切られた展開だった
2326/04/28(火)10:29:20No.1424564644+
>そもそもL2キャッシュをダイの外に出して速度半分で動かそうっていうただの劣化妥協の産物だったしな
ダイの外じゃなくてチップの外だよ
2426/04/28(火)10:35:00No.1424565516+
マザーボードにキャッシュメモリーを載せればCPUに載せなくてもいいから安くできそう
2526/04/28(火)10:40:49No.1424566452+
X3Dの高速大容量三次キャッシュ構造で高速化と聞いた時に最初に浮かんだのはK6Vだったな…実際はL2はSRAMでL3はマザーボードキャッシュで雲泥の差だが
2626/04/28(火)10:41:40No.1424566610+
>マザーボードにキャッシュメモリーを載せればCPUに載せなくてもいいから安くできそう
MacのG3はそれやってた
L2タグのみCPU内蔵でL2はマザボからCPU直結
2726/04/28(火)10:43:01No.1424566817+
>互換CPUと競合してたソケット7から離れたかったのもあるんじゃない
それで出したのがL2なしのcovington(Celeron 266/300)だけどK6に勝てなかった
2826/04/28(火)10:44:31No.1424567061+
SEPPのCeleronはPPGAの登場で一瞬でコイツなんだったの扱いだったね
2926/04/28(火)10:45:16No.1424567202+
>マザーボードにキャッシュメモリーを載せればCPUに載せなくてもいいから安くできそう
初代Pentiumの頃もそうだった
今そんなことやるとコアからの距離が遠すぎてレイテンシ遅くなるから無理
RyzenX3Dの3DキャッシュをわざわざCPUコアの真下に置いている理由はCPUコアからの距離を短くしてレイテンシを短くするためだし
3026/04/28(火)10:47:55No.1424567630+
CeleronでついにIntelがローエンドも専用で良いの出すようになったからAMD(とCyrixとか)はSocket7とともに滅びるのかと
3126/04/28(火)10:48:09No.1424567666+
当時はCPU側にピンが付いてたからそこそこ雑に扱ってもいいこの形状は結構好きだった
未来感あったし
3226/04/28(火)10:49:25No.1424567852+
まあこの後はピン曲がりを越えるコア欠けに怯える日々が続くんやけどな
3326/04/28(火)10:50:55No.1424568113+
Coppermineのピン飛ばしてハンダ付けしたことはある
3426/04/28(火)10:52:23No.1424568378+
スッポンいいよね…
