基盤から自作できる人すごいよね

抵抗メインで考えるな
水の流れる川をイメージしろ

見えない上に数学関わってくるからなんかもう無理すぎる

抵抗と電圧まではなんとかなっても
コンデンサーとかトランジスタとか出てきたあたりから怪しくなる

なんでこれで7kΩになるんですか？

直列と並列で変わるのも理屈はわかっても感覚的にわからん

(ほぼ)7kΩ

理屈はわかるが合成抵抗は複雑化していくから触りたくない

いつだって可変抵抗で簡単！

トランジスタはマイクラの回路とか作ってると何となく理解に足を踏み入れられるが
コンデンサーがわからん何で電池と違って一瞬で出せるの…

>いつだって可変抵抗で簡単！
10kΩしか持ってねえ！

誤差ってなんだよクソックソッ

10*(10/3+20)/(10+(10/3+20))=
10*23.333/(10+23.333)=
233.333/33.333
≒7
ということらしい

なんでプラスとマイナスが逆だったんですか？

>10*(10/3+20)/(10+(10/3+20))=
>10*23.333/(10+23.333)=
>233.333/33.333
>≒7
>ということらしい
へぇ〜全然わかんねぇ

>コンデンサーがわからん何で電池と違って一瞬で出せるの…
電圧かけて無理やり電子を引きはがしているのにその電圧をかけることをやめたら電子が元あった原子に一斉に戻ろうとするから

電圧落とす時にめんどいからダイオード並べるとかたまにやる

抵抗する部品なので縦に並べるほど通りにくくなる
横に並べるとその分だけ通り道が増えて通りやすくなる

抵抗並列計算めんどくさい

理論上できても部品点数的にはやりたくないな…

電子キットの回路自作した時に何がどう抵抗になって分岐してとか分からんまま作ったがなんか動いた

このスレ画でスレ立つ度に分かろうと思うけど無理全然わからん…

ぷるあっぷていこう…？

まぁマルチメーターあるから確認しながら作れるだろうし

デジタルブレッドボードみたいなアプリってあるんかなとふと気になった

電流は+から-に流れるのに電子は-から+に向かって移動していてでも電圧は+の方が高いからやっぱり+から-に流れてて
わけわからん！

e12系列までで選定すると入手性がいい

今脳パンクしたダイアン津田みたいになってる

直流はまだしも交流はマジで難しい

この間「」に変換一覧表みたいな画像もらったけどどこにいったかわからない

>なんでプラスとマイナスが逆だったんですか？
そうだったらいいなって

並列2こで和分の積なんじゃろ？

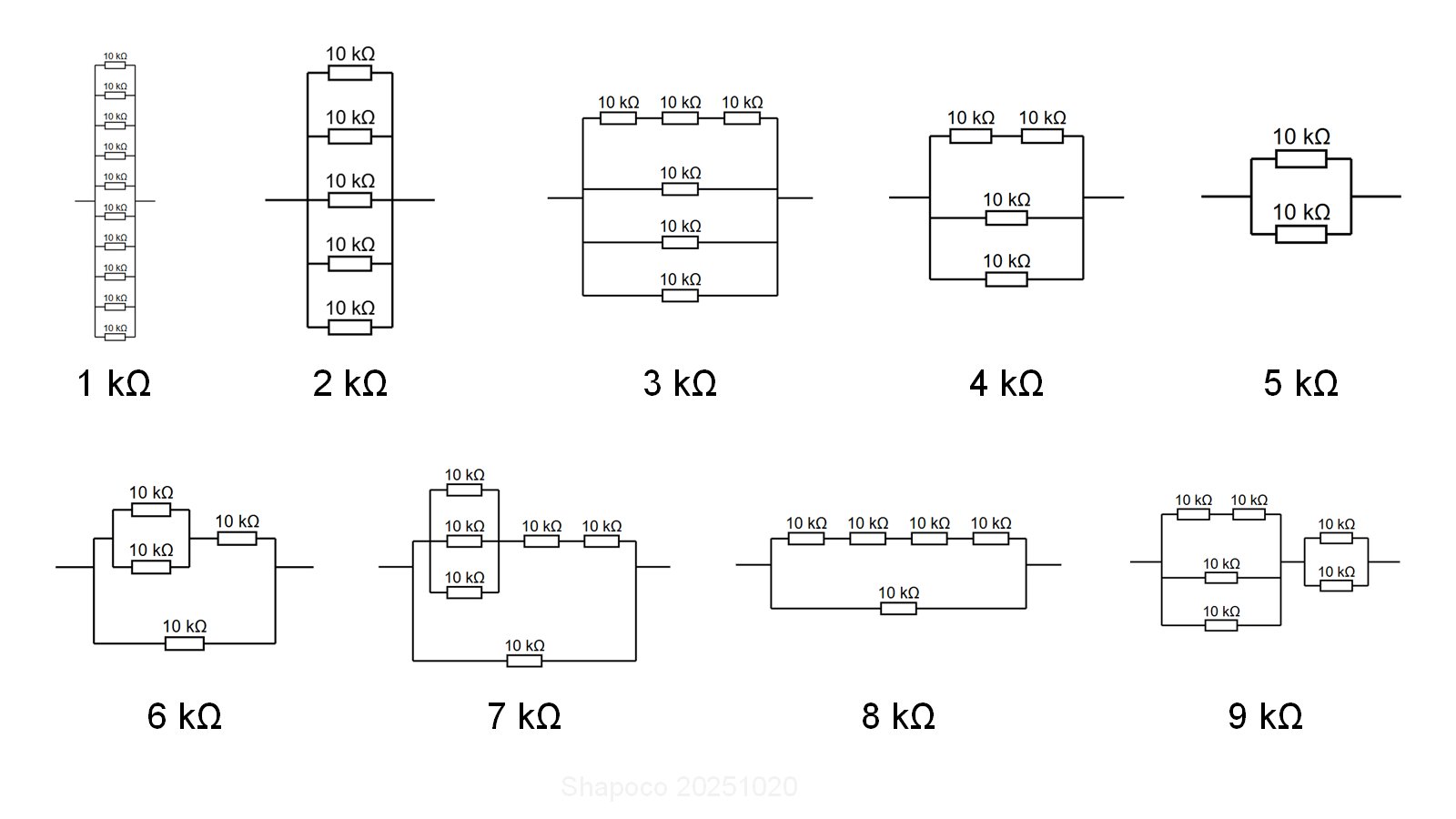

早見表まで用意してくれるのが至れり尽くせり

>抵抗する部品なので縦に並べるほど通りにくくなる
まあそうだよな…
>横に並べるとその分だけ通り道が増えて通りやすくなる
ええ…？

普通に2Pと5Pで直列にした方が分かりやすくない？

1kΩパワー技過ぎる

>普通に2Pと5Pで直列にした方が分かりやすくない？
10kωしか持ってねえ！

>抵抗する部品なので縦に並べるほど通りにくくなる
>横に並べるとその分だけ通り道が増えて通りやすくなる
一番通りやすいところに全部いったりは……
そっかしないのか一番すいてるところに入りきらなくなったら次にすいてるところに流れるんだ

>普通に2Pと5Pで直列にした方が分かりやすくない？
10kΩしか持ってねえ！

並列で半分になるのはわかった

学校で習ったけど今後一生使うことは無い

>電流は+から-に流れるのに電子は-から+に向かって移動していてでも電圧は+の方が高いからやっぱり+から-に流れてて
>わけわからん！
電気も水みたいに電位が高いところから低いところに向けて流れて行くんだろうなと考えてたら
まさかの電位が高い方（プラス）が電位の低い（マイナス）方から電子を引き寄せているという見かけ上の物理法則に反するやんけ！という結果が出てしまったから

太い方が抵抗弱いって認識してるとしっくり来るんだよな並列の合成抵抗

電気工事士の試験問題に出てたけど丸暗記しただけで理解はしてなかったな…

>早見表まで用意してくれるのが至れり尽くせり
3kΩあたりからの多分そうなんだろうけど計算したくねえこの感じ

たぶんエジソンとテスラが喧嘩になった原因

スレ画だけで言えば単純に公式に当てはめるだけの一次式だから中学生レベルだよ！

これ4kΩのところを例にとると
一本ずつなら10/3で終わるところを
上の列を2本直列にすることで
10/2.5=4になるって理解できいいんだよね？

電流はクーロン力で電子が移動する流れだけど電圧っつーか電位って水圧みたいに高い方から低い方に移動する勾配が出来るというより…なんかこう…すっげえ電子引きつけますな場が自分より電位低い周りから電子吸い寄せますって理解でいいの…？

消費電力増えそうだけどそのへんは気にせんでええの？

これ答えわかってるから公式見てなんとか理解できるけどこれを逆算というか欲しい抵抗ありきで回路作れって言われたら頭爆発しちゃう……

四角い回路図に田んぼの田みたいに回路巡っててそこに抵抗置かれてる問題とか結局高校時代理解せずに終わってしまった

そもそも抵抗がなんで必要なのかもあんまちゃんとしたイメージがない
10あるなら10流したら駄目なんか

>10あるなら10流したら駄目なんか
７あれば十分な機械に１０ぶち込んだら壊れる

なんか突入電流とか言って流した瞬間って滅茶苦茶電圧高いんだっけ
コンデンサとか抵抗で安定させないとそりゃ死ぬよな

>一番通りやすいところに全部いったりは……
>そっかしないのか一番すいてるところに入りきらなくなったら次にすいてるところに流れるんだ
短絡すればモデル上は抵抗0だから全部持ってくけどね

ペットボトルの口からストローに注ぎ込もうと思ったらえらいことになるだろう

学校で習ったはずなのに何も覚えてない…

直列だと単純に抵抗が2倍になる
わかる
並列だと両方に流れて1個ずつだから半分になる
わかる
なんも見ず7kΩ出せ
ぬあああああああああああああ

まじでわからないよな電流の流れる方向に電子も流れてると思ったら電子は逆方向って言われて困惑する

公式完全に忘れたけどここの情報だけで公式わかるかな...
左上から2つの並列を見るに
区間内の抵抗を分岐数で割ると全体の抵抗になるっぽく見える
3つ目は30,10,10,10の分岐だけど分岐数の4で割るのは良いとして答えが3Ωってことは分子は12になるんだろうけど
どういう計算なんだろう...
総和を4で割っても15だし...

なんでこうなるんですか？

直流と交流で話変わってくるぞ抵抗はまぁ同じだけど

水の流れる勢いと量みたいな話だっけ？

独学で色々体系化したヘヴィサイドのおっちゃんはすごい

電気のプラスマイナス決める時に1/2を外した弊害が今でも出ている

なんでICの前にパスコン置くのか理由知らない

流れる量が電流で落差が電圧で水車が抵抗

関係ないけど並列の電圧計算って中学校でやるんだね

昇圧回路とか聞いてなんで電圧あげれんの?電圧は電池のパワーじゃなかったの!?と混乱してる

>早見表まで用意してくれるのが至れり尽くせり
3kΩを作りたいなら10/3.3333...を作れば良くて
10/(1+1+1+0.3333...)にしてる感じか
6は1.666...を作る
8は1.125を作る
9は1.111
7はちょっと…

>なんでICの前にパスコン置くのか理由知らない
ローパスフィルタ的に動いて急激な電圧変化を補償するため

>昇圧回路とか聞いてなんで電圧あげれんの?電圧は電池のパワーじゃなかったの!?と混乱してる
ワットは同じだから

>流れる量が電流で落差が電圧で水車が抵抗
この例えが全然納得いかなかったので電気は電気と思うことにした

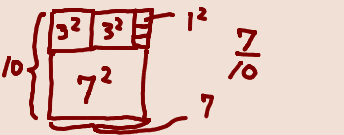

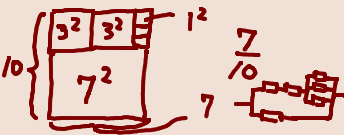

縦:横=10:xの長方形を正方形で分割すると正方形の配置がそのままつなぎ方になって視覚的にわかりやすいって聞いて感心した

>流れる量が電流で落差が電圧で水車が抵抗
なんで抵抗って邪魔するやつみたいなネーミングにした

電圧が電位差になった時にようやく直感的に電圧を理解できた

やっぱすげえぜ…エンジニア！

実際電流の通りづらさなんだから抵抗としか言えない

抵抗は狭まった水路のイメージだわ
水車はLEDとかダイオードとか電気消耗部品本体で

>>流れる量が電流で落差が電圧で水車が抵抗
>なんで抵抗って邪魔するやつみたいなネーミングにした
電流の邪魔してるからだけど…

これわかると自分で電子楽器作れるんだろうか

>早見表まで用意してくれるのが至れり尽くせり
1と2と5だけわかった！

>>一番通りやすいところに全部いったりは……
>>そっかしないのか一番すいてるところに入りきらなくなったら次にすいてるところに流れるんだ
>短絡すればモデル上は抵抗0だから全部持ってくけどね
なるほどなあってなりかけたとこにどういう事なんですか…？ってなる情報追加しないでほしい
こちとらバカなんだからよお！

直流はまだ簡単に分かる
交流になってコイルとコンデンサが入ると高度すぎて分からん…

俺よくわかんねえからハンダでスライム作ってるわ…

なるほどなぁ～どういうことだろうな？

>なるほどなあってなりかけたとこにどういう事なんですか…？ってなる情報追加しないでほしい
>こちとらバカなんだからよお！
電柱に止まってる鳥はこうして感電しないんだ

電気機械とか電子機器ってすごくない？

電気が通ったか通ってないかしか考えないデジタル回路が楽しいぜー

>なるほどなあってなりかけたとこにどういう事なんですか…？ってなる情報追加しないでほしい
>こちとらバカなんだからよお！
水とは違うんだ
流しにくいけど流れるラインと流しやすいラインが並列であるところに無限にスルスル流れるライン追加されると全部そっちに行っちゃうんだ

水を流れにくくさせてるんだから
こう回路のパターンをウネウネさせたら狙った抵抗値だせるのかな

道を通れる人の数みたいな感じで例えるとそれが複数あって通れる人が増えてるんだよみたいな話で例えられた気がするけどもう何も覚えてない…

>電気が通ったか通ってないかしか考えないデジタル回路が楽しいぜー
通ったと通ってないが同時に存在するのが量子コンピューター

>こう回路のパターンをウネウネさせたら狙った抵抗値だせるのかな
長さでは多分わずかに影響出るけど曲がりくねっただけじゃだめ

>なるほどなあってなりかけたとこにどういう事なんですか…？ってなる情報追加しないでほしい
>こちとらバカなんだからよお！
兵士が1人の関所と兵士が2人の関所があったら1人の方を攻めたいだろ？
だけど1人の方がごった返してたら仕方なくあぶれた連中が2人の方に行くわけだ
だがそこに兵士が0人の関所があったらどうする？
戦う必要がなく素通りだからごった返すこともないので全員がそこに向かう

多分他のもので例えないほうがいいぜ！

最初電荷を考えた時に今で言うプラス電荷を基準に考えてたら実は現実に流れる電荷はほぼマイナス電荷だったから後から理論修正怠くて…って感じだっけ？

>>こう回路のパターンをウネウネさせたら狙った抵抗値だせるのかな
>長さでは多分わずかに影響出るけど曲がりくねっただけじゃだめ
一応信号のタイミングを揃えるためとかでクネクネさせてるやつなかったっけな
抵抗の話ではなくなるが

ごめん多分冷静に考えたら分かるんだろうけど脳みそがそれを拒否しようとしてくる感じのやつだこれ
テトリスのTスピンと似た感じのやつ

なんでアースが必要でバイクのフレームとかに繋げばいいのかまったくわからない
なんでフレーム触って感電しないんだ

部品増やしたら故障リスク上がりそうなもんだけど一般的にはそこは無視していい範囲な感じ？

プラスからマイナスに流れるって聞いたのに
実態的なのはマイナスからプラスに流れるとかもうわけわからん哲学始めやがる

短絡に関しては並列抵抗の式に抵抗０の抵抗を入れてみるという数学的理解のほうが早いかもしれん

>部品増やしたら故障リスク上がりそうなもんだけど一般的にはそこは無視していい範囲な感じ？
10kしかないからこうしてるだけで10kでできる中では最小の組み合わせにはしてる

コイルの力凄すぎ問題
なんでグルグル巻いてるだけなのにあんなに様々な便利効果が発動するんだ

>>>こう回路のパターンをウネウネさせたら狙った抵抗値だせるのかな
>一応信号のタイミングを揃えるためとかでクネクネさせてるやつなかったっけな
>抵抗の話ではなくなるが

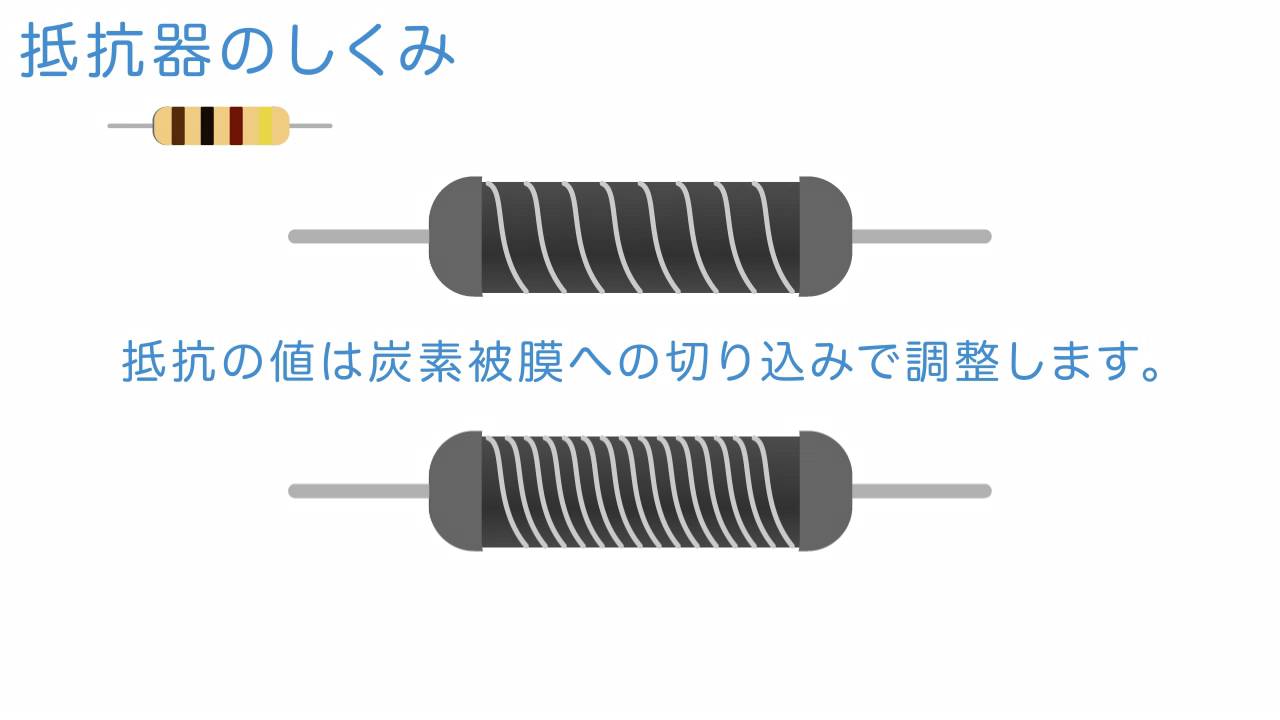

抵抗器の中身は手法差あれど電流通る抵抗高めの物質が入ってて長さとか細さを調整して数値の調整してるよ

>プラスからマイナスに流れるって聞いたのに
>実態的なのはマイナスからプラスに流れるとかもうわけわからん哲学始めやがる
しょうがねぇよ最初に電気のプラスマイナス決めた人が1/2外してしまったんだから

高周波とか場所によって電圧違ったり回路長が関係したり地獄なイメージ

>なんでアースが必要でバイクのフレームとかに繋げばいいのかまったくわからない
>なんでフレーム触って感電しないんだ
あっ電気作りすぎたわってなった余分なやつを逃がしてる

>抵抗器の中身は手法差あれど電流通る抵抗高めの物質が入ってて長さとか細さを調整して数値の調整してるよ
こんな感じ

>部品増やしたら故障リスク上がりそうなもんだけど一般的にはそこは無視していい範囲な感じ？
一般的な話なら10kΩしかもってねえ！ってなったらアスクルとかミスミで早く頼め！ってなると思われる
10kΩしか存在しねえ！って場合はそれでいかにコストや耐久性メンテ性との兼ね合いをどうするかを考えるか
7kΩを生み出した天才になるのを夢見て日々努力するかかと

>高周波とか場所によって電圧違ったり回路長が関係したり地獄なイメージ
インピーダンス整合！がスミスチャートで50Ωにどうのこうの
USBとか繋ぐだけで高速通信できるのすごいよね

これらをパーフェクトに理解してる人は別の分野には宇宙猫になるんだろうな…

>>高周波とか場所によって電圧違ったり回路長が関係したり地獄なイメージ
>インピーダンス整合！がスミスチャートで50Ωにどうのこうの
>USBとか繋ぐだけで高速通信できるのすごいよね
これ株取引に使えませんか？って奴がいた…

>>>高周波とか場所によって電圧違ったり回路長が関係したり地獄なイメージ
>>インピーダンス整合！がスミスチャートで50Ωにどうのこうの
>>USBとか繋ぐだけで高速通信できるのすごいよね
>これ株取引に使えませんか？って奴がいた…
何がなんで！？

電流をプラスからマイナスに流れることにした奴は人類三大戦犯の一人
あとは円周率を円周÷直径にした奴と
アメリカに送るためのメートル原器を盗んだ奴

電流がプラスからマイナスってのが間違いならそれをマイナスからプラスに直すか電子をマイナスじゃなくてプラスの電荷って見るのはダメなの

>>なんでアースが必要でバイクのフレームとかに繋げばいいのかまったくわからない
>>なんでフレーム触って感電しないんだ
>あっ電気作りすぎたわってなった余分なやつを逃がしてる
逃してるのに感電しないのか…
そして逃すところがないと流れない？

Ωが抵抗って事と抵抗がないとショートする事しか知らない
これで物を作るという事は複雑なのだな

電気分野は単位系多すぎってムカつく時がある
全部siにしろ

>電流がプラスからマイナスってのが間違いならそれをマイナスからプラスに直すか電子をマイナスじゃなくてプラスの電荷って見るのはダメなの
電子をマイナスからプラスに変えると物理法則を一から十まで全部変えないといけなくて世界が滅びる

>電流をプラスからマイナスに流れることにした奴は人類三大戦犯の一人
>あとは円周率を円周÷直径にした奴と
こいつらは正直固定観念とかあるから修正できない後世の人間が悪い
>アメリカに送るためのメートル原器を盗んだ奴
お前はなんなんだよクソックソックソッ！

>何がなんで！？
ニューヨーク証券取引所から1600km先の拠点まで真っ直ぐの光ファイバーの専用経路を引いて他より0.001秒早く注文ができる計画をやったやつがいた

>電気分野は単位系多すぎってムカつく時がある
>全部siにしろ
組み立て単位だけど基本SIじゃない？

>電流がプラスからマイナスってのが間違いならそれをマイナスからプラスに直すか電子をマイナスじゃなくてプラスの電荷って見るのはダメなの
それをやると昔の教科書とか全部書き直さないといけないから…

>>何がなんで！？
>ニューヨーク証券取引所から1600km先の拠点まで真っ直ぐの光ファイバーの専用経路を引いて他より0.001秒早く注文ができる計画をやったやつがいた
今だと近場の土地で光ファイバー使う方が最強だから無理な話だな…

NAND回路しか持ってねぇ！

>NAND回路しか持ってねぇ！
CPUになった！

円周率は半径基準のほうがこの世の数式が美しくなるというのに
人類はミスを犯した

昔はヤグラに立ってる人の手旗信号でやってたって…

ポテンショメータじゃダメかしら

(これより短い原子殻もある可能性あるからとりあえずK殻って置いとくか…)

フェーザ表示まで行くとだいぶ綺麗なモデル化だし機械的に理解できるんだけどね
尚モデルは現実の動作とは異なる

>今だと近場の土地で光ファイバー使う方が最強だから無理な話だな…
データセンターと直結して超高速取引ができるようになるから…
もう15年前の話だけど

>(これより短い原子殻もある可能性あるからとりあえずK殻って置いとくか…)
それはむしろ発展の余地と余裕を残しておいてくれた偉い人だろう
結果として杞憂になっただけで

>(これより短い原子殻もある可能性あるからとりあえずK殻って置いとくか…)
有能
天才
歴史の教科書に太字で載る

直流だと何もしないが交流だと仕事し始めるコイルとコンデンサは難しすぎる

よく電気に変わる新エネルギーってあるけどそうなると電気用のインフラ全とっかえになるよな…

>トランジスタはマイクラの回路とか作ってると何となく理解に足を踏み入れられるが
>コンデンサーがわからん何で電池と違って一瞬で出せるの…
細かいこと言い出すと色々厄介だけどコンデンサだって一瞬じゃ無理だしざっくりとはESRの違いと言っていいんじゃね

個人的にはボルトとアンペアを和訳した時に電圧電流ってしたのちょっと悪手だった気がする

>>(これより短い原子殻もある可能性あるからとりあえずK殻って置いとくか…)
>有能
>天才
>歴史の教科書に太字で載る
理科の教科書に載せてやれや！

>直流だと何もしないが交流だと仕事し始めるコイルとコンデンサは難しすぎる
おまけにコンデンサはコイルにコイルはコンデンサになったりするし配線もコイルとコンデンサと抵抗に七変化する！

>よく電気に変わる新エネルギーってあるけどそうなると電気用のインフラ全とっかえになるよな…
テスラが新エネルギー開発しようとしたら電力会社諸々から妨害食らったってイーロンが言ってたな…

>よく電気に変わる新エネルギーってあるけどそうなると電気用のインフラ全とっかえになるよな…
あと電気レベルで生産が比較的簡単で保存が比較的簡単でロスが比較的マシで取り扱いが比較的安全で出力が比較的安定しているエネルギーなかなかないぜ

>テスラが新エネルギー開発しようとしたら電力会社諸々から妨害食らったってイーロンが言ってたな…
嘘つけよ…

その時のベストじゃなくて後々のための余地を残したベター辺りをチョイスするのは本当に素晴らしいと思うけど
それを簡単に出来たら苦労はしないよな…いろんな側面的に

>テスラが新エネルギー開発しようとしたら電力会社諸々から妨害食らったってイーロンが言ってたな…
会社のテスラか人物のテスラかで解釈が分かれる話だ

超極論だけどエネルギーを電気の形に変換する時点でロスが発生して電気からエネルギーに変換する時点でまたロスが出てるからエネルギーそのものをなんらかの形でそのまま取り扱えるようになればブレイクスルーになる

そもそもなんで抵抗って必要なの？
電力が多過ぎると危ないのはわかるけどじゃあもう最低限の企画あれば良いんじゃないの？

電気以上に運搬が楽で早いエネルギーって光くらいしかなさそう

話変わるけど超低燃費の車とか発明したのに利権で大企業たちが組んで妨害したってたまに聞くけど
その大企業連合が一社でも裏切ったら利権総取りできるじゃんってのツッコミには一切説明なしよね

>超極論だけどエネルギーを電気の形に変換する時点でロスが発生して電気からエネルギーに変換する時点でまたロスが出てるからエネルギーそのものをなんらかの形でそのまま取り扱えるようになればブレイクスルーになる
蒸気->電気->計算無駄だから蒸気で計算すっか…

コイルはエッチなやつでザーメンみたいなのも見た記憶あるけどなんの部品だっけ…
コンデンサがフェラだったり抵抗がおっぱいだったりややこしすぎる…

>そもそもなんで抵抗って必要なの？
>電力が多過ぎると危ないのはわかるけどじゃあもう最低限の企画あれば良いんじゃないの？
その最低限の規格に収めるのが抵抗器だろう

用語が変わってたり昔の俗語で話をされたりするから
新人とベテランの間に挟まれて会話すると大変

>コイルはエッチなやつでザーメンみたいなのも見た記憶あるけどなんの部品だっけ…
>コンデンサがフェラだったり抵抗がおっぱいだったりややこしすぎる…
病院へ行け
頭のだぞ

>コイルはエッチなやつでザーメンみたいなのも見た記憶あるけどなんの部品だっけ…
>コンデンサがフェラだったり抵抗がおっぱいだったりややこしすぎる…
何いってんだおめえは
頭に電流流してもらったほうがいいんじゃないか

>電力が多過ぎると危ないのはわかるけどじゃあもう最低限の企画あれば良いんじゃないの？
まず一つは今時の電源やバッテリーは比較的安定しているとは言えよっぽどしっかりしたBTBやUPSを噛ませてるとかでもない限り変動するというかBTBやUPSがあっても内部抵抗や内部ノイズとかで変動はどうしてもする
そうなると可動定格ピッタリギリギリで供給し続けると変動でちょっとでも下回ると瞬断しまくる
なのでちょーっとだけバッファを持たせて気持ち！気持ち多めね！ってしておいて過剰分は内部の抵抗でいい感じにしたほうが安定して動く

電気工事士の資格持ってるけどマジで電気わからんぞ

>新エネルギー開発しようとしたら電力会社諸々から妨害食らった
これ言ってる奴
だいたい詐欺師です

大学で一通りやってまあまあ理解したけど理論はよく使われるモデル化でしかなくてそれ以外の場合が現実世界には多すぎる

電磁気学って難しくて高度な学問だけど
これでも100年以上前の古い学問ってレベルなんだよな
最新のはもう訳が分からんぞ

ニコラ・テスラって天才だよな

エンジニアってそんなこと考えてずっと仕事してんのかよ…
そんなん辛すぎるだろ…

>エンジニアってそんなこと考えてずっと仕事してんのかよ…
>そんなん辛すぎるだろ…
考えてないよとりあえずこんなもんだろでやって失敗したらその都度考え...
わかんねぇな...

>電磁気学って難しくて高度な学問だけど
>これでも100年以上前の古い学問ってレベルなんだよな
難しいって言っても学部で教えるし土台が整理されてて合意が取れてる時点で良い方だ

基板のパターン設計やってたけだ全然電気の事わからずにやってた

>基板のパターン設計やってたけだ全然電気の事わからずにやってた
電磁波関係ないのになんか電磁波放射する基盤できた！

スレ画が7なのは理解できる
7を求めてスレ画を編み出すなんて真似は俺には無理だ

>電磁波関係ないのになんか電磁波放射する基盤できた！
配線がアンテナになってるー！
まぁ...使用環境的に問題ないしシールドケースでもつけたらいいだろ...

電気って一言に言っても電子電磁電気の3パターンあるから…

>話変わるけど超低燃費の車とか発明したのに利権で大企業たちが組んで妨害したってたまに聞くけど
>その大企業連合が一社でも裏切ったら利権総取りできるじゃんってのツッコミには一切説明なしよね
なぜか話の中で石油利権が無限に強くなるやつ
この電力足りてない時代に抑え込めてるの凄いねって

電波関連の仕事してるけどなんもわからん
固定局・移動局検査のたびに冷や汗かいてる

>電気って一言に言っても電子電磁電気の3パターンあるから…
あったよ電気電子科！

ヘヴィサイドとかいう貢献度に対して知名度が低すぎる偉人

電気の世界に磁力が合流してきて交流になって電流が固定値でなくなり時間あたりの変化量Δが出てきたあたりでだいぶついていくのが難しくなった

強電で交流計算に慣れると逆に直流ってどんな振る舞いだっけ…？となるよ
なった

何も考えるな
全部パスコン付けてベタグランドにしろ
それでいいんだよ

>話変わるけど超低燃費の車とか発明したのに利権で大企業たちが組んで妨害したってたまに聞くけど
>その大企業連合が一社でも裏切ったら利権総取りできるじゃんってのツッコミには一切説明なしよね
そりゃまあ投資詐欺だからね…

>強電で交流計算に慣れると逆に直流ってどんな振る舞いだっけ…？となるよ
>なった
別に交流の枠組みでそのまま直流も扱えはするだろ

直流ってだっせーよな
全部交流にしようぜぇ

俺は電気の施工管理をしてるから強電ならちょっとだけわかるマン！
最近幹線が非接地方式だと某メーカーのEV用コンセントは充電出来ない事例に遭遇した！
たのしいね！

>電気の世界に磁力が合流してきて交流になって電流が固定値でなくなり時間あたりの変化量Δが出てきたあたりでだいぶついていくのが難しくなった
その辺からより強いモデル化が入ってくるから素朴に考えると詰まりそう

コンデンサあたりまではついていける
オペアンプあたりから分からなくなる

横に二つ並べただけでいきなり本来の1/4の仕事しかしなくなるのか…

おぺあんぷ…

>横に二つ並べただけでいきなり本来の1/4の仕事しかしなくなるのか…
二人三脚だからそりゃスピードは落ちる

>オペアンプあたりから分からなくなる
なんか知らんけど小信号等価回路に置き換えて交流成分だけ抜き出せばヨシ！

>横に二つ並べただけでいきなり本来の1/4の仕事しかしなくなるのか…
10人で作業させるのと2人で同じ作業させるのどっちのが時間かかかるかって言ったらそらそうだろう

半導体の働とかは学び直すと割と原理簡単じゃんってなる
学生の時はちんぷんかんぷんだったんだけどな…
実務が伴うと割と分かりやすい…

俺にとっては増幅って言葉がノイズすぎた
それまで電流とか電圧とかの話しかしてない所にそんなこと言われたらなんかエネルギー増える感じするだろこんなの

>俺にとっては増幅って言葉がノイズすぎた
>それまで電流とか電圧とかの話しかしてない所にそんなこと言われたらなんかエネルギー増える感じするだろこんなの
増幅っていうか何だろう…連動？

そういや電子工作する人は今厳しい時代になったな

納品時のトラブルでスレ画のようなことして納めたけど焦りがヤバかった

この前3相4線式に触れ合ったけど理解するまでちょっと時間かかったぜ！

>そういや電子工作する人は今厳しい時代になったな
オンラインサービスの３Ｄプリンターとか基盤印刷の代行業者が登場で
下がってるでしょ

インバータとかの回路考える人すごいと思う

なんならスレ画は単一で7kΩ作るより組み合わせて作ったほうが誤差少なく7kΩ抵抗が作れる

>増幅っていうか何だろう…連動？
連動というか制御だね

一個で済ませたいという気持ちはあるけど複数使う方が一つ死んでも致命傷にならないとかもあるのかな…

>>そういや電子工作する人は今厳しい時代になったな
>オンラインサービスの３Ｄプリンターとか基盤印刷の代行業者が登場で
>下がってるでしょ
適当に部品選定して基盤注文したら表面実装部品のハンダで地獄見た

>>なるほどなあってなりかけたとこにどういう事なんですか…？ってなる情報追加しないでほしい
>>こちとらバカなんだからよお！
>兵士が1人の関所と兵士が2人の関所があったら1人の方を攻めたいだろ？
>だけど1人の方がごった返してたら仕方なくあぶれた連中が2人の方に行くわけだ
>だがそこに兵士が0人の関所があったらどうする？
>戦う必要がなく素通りだからごった返すこともないので全員がそこに向かう
すごくなるほど！

>なんならスレ画は単一で7kΩ作るより組み合わせて作ったほうが誤差少なく7kΩ抵抗が作れる
10kΩの抵抗自体の誤差を考慮してもそうなるの？
不思議ね

>一個で済ませたいという気持ちはあるけど複数使う方が一つ死んでも致命傷にならないとかもあるのかな…
それはそんなことない
逆に1個で済ませたほうが一発で焼損なり断線して止まるから逆に被害少ないはあり得る

>10kΩの抵抗自体の誤差を考慮してもそうなるの？
>不思議ね
抵抗の製造誤差って目標値に%がかかって誤差なのね
1個の抵抗を誤差1%で作るより複数の誤差1%をつなげたほうが誤差相殺される可能性が高いという理屈らしい
検品すりゃ当然別だけどね

>増幅っていうか何だろう…連動？
結局元があってそれの絞りを変えてるだけみたいな感じだしまぁそんなの正式に言えるわけないとは思いつつも蛇口とか言ってくれる方が良かったな〜とは思う

中国の輸出規制の話じゃないの
俺の大好きなJLCは軍用じゃなければおｋって言ってたけどどうなることやら

水でイメージしろは割と罠だと思う

回路をブラックボックスにしてそれがどのように振る舞うかで考えるようになってからコイルとかコンデンサで悩まなくなった

>回路をブラックボックスにしてそれがどのように振る舞うかで考えるようになってからコイルとかコンデンサで悩まなくなった

>電磁波関係ないのになんか電磁波放射する基盤できた！

電流が水の流れはいいと思う
電圧は水の高さより圧力とか勢いで想像してる

>>電磁波関係ないのになんか電磁波放射する基盤できた！
波長の1/4長の出っ張り付けとけ！

俺男だけどスレ画みたいな事出来る男見ると惚れる

なんか抵抗流れる方向によって機能しなくなったり訳がわからない！

>オンラインサービスの３Ｄプリンターとか基盤印刷の代行業者が登場で
>下がってるでしょ
その基盤印刷サービスが何処の国でやってるか知ってるな？

電気って何で勉強すればいいの
数学とかなら青チャートでいいのは分かるんだけどそれ以外の定番よく分からない

右下のコマで口髭ないのが気になって全く頭に入ってこない

高校とかで使われてる教科書とか買って自分で学び直しするしかないんじゃないか？

>電気って何で勉強すればいいの
範囲が広いな…

>その基盤印刷サービスが何処の国でやってるか知ってるな？
それはそうだけどまぁ今んとこ軍用じゃないと言えば行けるみたいだし…
どうせ国内は元から個人なんか相手してないしな

>電気って何で勉強すればいいの
>数学とかなら青チャートでいいのは分かるんだけどそれ以外の定番よく分からない
仕事で使うのかどうかだけど基本的に一般教養レベルの電気を知りたいなら中学の物理化学と高校物理レベルでいいよ
詳しく知りたいならまず強電なのか弱電なのか電子工学なのか一口に電気と言っても分野が広いのでどの分野を学びたいかまずそこを理解する必要が出てくる

>それはそうだけどまぁ今んとこ軍用じゃないと言えば行けるみたいだし…
>どうせ国内は元から個人なんか相手してないしな
今電子工作界隈のSNS見てるとちょくちょく発注拒否られるって話見るんだがあれはマジなんかなぁ…

大学の電気電子工学科とかに行くと強電弱電電磁波伝送etc一通りやるけど結構範囲があるしネットだと思ったよりあまり情報無いからどう独学ってどうするんだろうね

抵抗がちゃがちゃくっつけるよりドンピシャなの1個でよくないですか…？

電子が＋だったらじゃあ陽子とかマイナスじゃんってなって陰子とかいう名前になったかもしれない

>大学の電気電子工学科とかに行くと強電弱電電磁波伝送etc一通りやるけど結構範囲があるしネットだと思ったよりあまり情報無いからどう独学ってどうするんだろうね
ガチで学ぶなら電験三種のテキストをとっかかりに分からないところを掘り下げて学んでいけばいい
ただこれはある程度基本は理解してる想定

レトロゲームの吸い出し機がオープンソースで
基盤データ配られててそれを基盤作ってくれるとこにデータアップすれば作ってくれるって聞いたから
基盤発注って知識は必要だけど割と簡単に出来るものだと思ってた

>抵抗がちゃがちゃくっつけるよりドンピシャなの1個でよくないですか…？
ドンピシャなのが存在しないからな

>範囲が広いな…
>詳しく知りたいならまず強電なのか弱電なのか電子工学なのか一口に電気と言っても分野が広いのでどの分野を学びたいかまずそこを理解する必要が出てくる
すみませんとりあえず電磁気学などの基礎と回路の復讐したいです
電験三級程度くらいの知識読み返したいけど昔買った大学の教科書が古い上に図が手書きで読みづらかったのでできれば別の本欲しいです
https://amzn.asia/d/1xTqGgk

回路とか抜きならファインマンの電磁気おすすめ

エッチングで作れる程度の基板なら昔は自作してたようだ

スレ画は電気っていうか数学の色が強くないか？

コンデンサは習ってるときバグみてえな挙動だな…と思ってた

工業高校生だったころなんでこれ得意だったのかわからん
数学すらできなかったのに

今なんも素地ない状態から電工2種受けよっかなと思ってて
とりあえず家庭教師のトライの中学理科から入ってるよ

>コンデンサは習ってるときバグみてえな挙動だな…と思ってた
抵抗まで楽勝と思ってた学生をどん底に叩き落すコンデンサとコイル

早い子だとコンデンサとコイルの前に直流から交流になる時点で脱落する

1/4波形がズレます

横に並べても部品数は増えてるじゃん！って直感的には思っちゃうんだよな
よく考えれば分岐した時点で道も増えてるんだけど

>1/4波形がズレます
交流は周波数があって切り替わるタイミングとかその辺を理解したら力率の遅れも進みも怖くないんだけどね…

コンデンサは機械的にはバネだよ

10個並列させたものを7個直列させたらいいんじゃないか！？

ベクトルで理解しておかないと欠相した時の電圧とか無限にはてなが浮かぶ

これ少数点以下の抵抗は累積したりしない？閏年みたいに後で合わせなくて大丈夫？

力学と電磁気学がキツかったな大学院…

パワエレの話だと地中線と架空線でインピーダンス変わるって聞いてスケールデカいなーと思った記憶

電気のこと半分くらいしかわからん…

交流は周期の度に電流の向きが変わるってのはその前の相に対して逆流してるってことだよね？

>これ少数点以下の抵抗は累積したりしない？閏年みたいに後で合わせなくて大丈夫？
電気は結構アバウトに誤差をカバーするので大丈夫
例えば家の100Vなんかは±10Vまで誤差許容されてる位なのでそこまで細かく考えないでも大丈夫

ファラデーさんマジ偉大…

電気の左手の法則とか電場みたいな力学っぽいすらすら解けるのに回路分野のコイルとコンデンサでの電圧の進み遅れや電荷貯めるって辺りで挫折しちゃった

とりあえず手の甲で触るクセがついた

∇の意味がわかるとすげー綺麗に見えるよねマクスウェル方程式

電磁気学奥が深すぎ！

やっとスレ画のやってること理解した

マクスウェルって四つの先のやつだっけ…

マクスウェル方程式だけ知ってれば全部解けるお手軽な学問です

>パワエレの話だと地中線と架空線でインピーダンス変わるって聞いてスケールデカいなーと思った記憶
まず送電線そのものの太さや長さがスケール違うからね…
電線そのもののもつ熱だとか空気と地中の絶縁耐力とか莫大になるからね…
マンションとかの幹線程度でも電圧降下とか熱計算する位なので…

>やっとスレ画のやってること理解した
図の向きおかしかったから注釈

ハッサン！購買！開店！

ポインティングベクトルって何だよ！

電磁波難しすぎ問題

>ポインティングベクトルって何だよ！
ポインティングって指すって意味じゃなくて人名(Poynting)なのいいよね…

>>ポインティングベクトルって何だよ！
>ポインティングって指すって意味じゃなくて人名(Poynting)なのいいよね…
よくねえよ！！
物理こういうのたまに発生するよね

エネルギーの流れる方向を指し示すベクトルなのが出来すぎてる

物理というか英語というかむしろ日本語の問題かもしれない

>>ポインティングベクトルって何だよ！
>ポインティングって指すって意味じゃなくて人名(Poynting)なのいいよね…
大学電気電子だけど知らなかった…

>物理というか英語というかむしろ日本語の問題かもしれない
英語だったら頭文字大文字だったら人名or地名etcだな…って分かるからな…

ポインティングなんていう人名存在するな

>大学電気電子だけど知らなかった…
大学の時狂った電磁気学の教授が英語の教科書使ってたからこれ人名かよ！って気づいた

>∇の意味がわかるとすげー綺麗に見えるよねマクスウェル方程式
微分形式を使うとさらに綺麗に…

日本にもゆびさしさんとかいるじゃない

多分あっちの人もスペルと発音似てるから勘違いしてる人少しはいそう
