25/11/26(水)22:52:54No.1376572076+
00:25頃消えます
初見の部材の残留応力を計測する方法ってなんかない？このスレは古いので、もうすぐ消えます。
車関係の仕事で必要になりそうなんだけど皆目見当がつかないから
鉄屋「」か板金屋「」助けてくだち！！
| … | 125/11/26(水)22:56:36No.1376573474+軽くググった感じだとひずみゲージ付けてぶっ壊して差分取る方法とX線検査する方法が出てきたけど |
| … | 225/11/26(水)23:07:58No.1376577401+全く見当もつかないからプロが来るか楽しみだな |
| … | 325/11/26(水)23:16:46No.1376580443+>軽くググった感じだとひずみゲージ付けてぶっ壊して差分取る方法とX線検査する方法が出てきたけど |
| … | 425/11/26(水)23:16:51No.1376580469+工学とか全然わからんけど超音波当てたらどれくらいみちみちに中身が詰まってるのかわかったりしないもんなの？ |
| … | 525/11/26(水)23:21:49No.1376582166そうだねx4こんなところで聞くより各都道府県にある工業技術センターとかに相談した方がいいよ |
| … | 625/11/26(水)23:25:55No.1376583537+こう…計測屋さんに投げて… |
| … | 725/11/26(水)23:26:43No.1376583792+解析より強く出た感じ？ |
| … | 825/11/26(水)23:27:11No.1376583933+>とりあえずそれは非破壊でってことだよな？ |
| … | 925/11/26(水)23:28:59No.1376584490+>解析より強く出た感じ？ |
| … | 1025/11/26(水)23:39:01No.1376587521+ワシそういう技術全然知らんので適当言うけど |
| … | 1125/11/26(水)23:40:22No.1376587899+透明な材料だと光でどうのこうのできるんだけどねえ… |
| … | 1225/11/26(水)23:44:30No.1376589110+焼きなましすれば残留応力が悪さしてるか分かりそうだけどな |
| … | 1325/11/26(水)23:45:34No.1376589410+我は複合材屋さん |
| … | 1425/11/26(水)23:46:56No.1376589785+飛んだ後か… |
| … | 1525/11/26(水)23:49:15No.1376590403+自動車だとハイテンとか使ってそうでめどそうだ |
| … | 1625/11/26(水)23:50:17No.1376590719そうだねx1カタ黒dio |
| … | 1725/11/26(水)23:51:28No.1376591023+4回にわけてプレスしてるんだったら最終的な成形を行う前の3回の加工の設計がクソなんじゃないの？ |
| … | 1825/11/26(水)23:58:31No.1376593002+>4回にわけてプレスしてるんだったら最終的な成形を行う前の3回の加工の設計がクソなんじゃないの？ |
| … | 1925/11/26(水)23:58:55No.1376593114+鉄屋だけど基本的に残留応力というものを測定する場合はX線になる |
| … | 2025/11/27(木)00:01:22No.1376593831+>鉄屋だけど基本的に残留応力というものを測定する場合はX線になる |
| … | 2125/11/27(木)00:01:38No.1376593910+>鉄屋だけど基本的に残留応力というものを測定する場合はX線になる |
| … | 2225/11/27(木)00:04:05No.1376594595+なんとかサイトみたいな結晶構造が見えたりするんだろうか |
| … | 2325/11/27(木)00:04:52No.1376594810+>あともうちょい言うと、部材はどこから買ってる？鉄屋から直で買ってる？問屋買い？ |
| … | 2425/11/27(木)00:05:54No.1376595111+残留応力はだいたい局所的に発生するものなのでX線で結晶の厚さを測ると応力があるとこと無いとこで差が出る |
| … | 2525/11/27(木)00:06:07No.1376595174+>参考までに聞きたいんだけどX線だと何がどう見えるようになんの？ |
| … | 2625/11/27(木)00:08:02No.1376595750そうだねx1応力かかってるから悪いって話をするんであれば、応力解放して伸びるかどうか見ればいいんじゃね |
| … | 2725/11/27(木)00:10:44No.1376596641+>X線で均等の間隔を測定するとピークが測定できるので、分子がどれくらいの間隔で配置されてるかがわかるわけ |
| … | 2825/11/27(木)00:12:26No.1376597227+>技術サービスか…予算枠確保してんのかな… |
| … | 2925/11/27(木)00:14:13No.1376597826+imgって残留応力の相談とかできる板なんだ…ありがたい |
| … | 3025/11/27(木)00:14:42No.1376598005+spring-8でもいかないとわからないんじゃない？ |
| … | 3125/11/27(木)00:15:01No.1376598125+高張力鋼？ |
| … | 3225/11/27(木)00:16:58No.1376598738+もう寝ようかって時に面白そうな話しないで…… |
| … | 3325/11/27(木)00:17:00No.1376598749+>高張力鋼？ |
| … | 3425/11/27(木)00:18:16No.1376599144+>ただし、上に書いたように結晶構造があらかじめわかってないといかんので、全面フェライトって前提を飲め込める状況じゃないと使えない手法ではある |

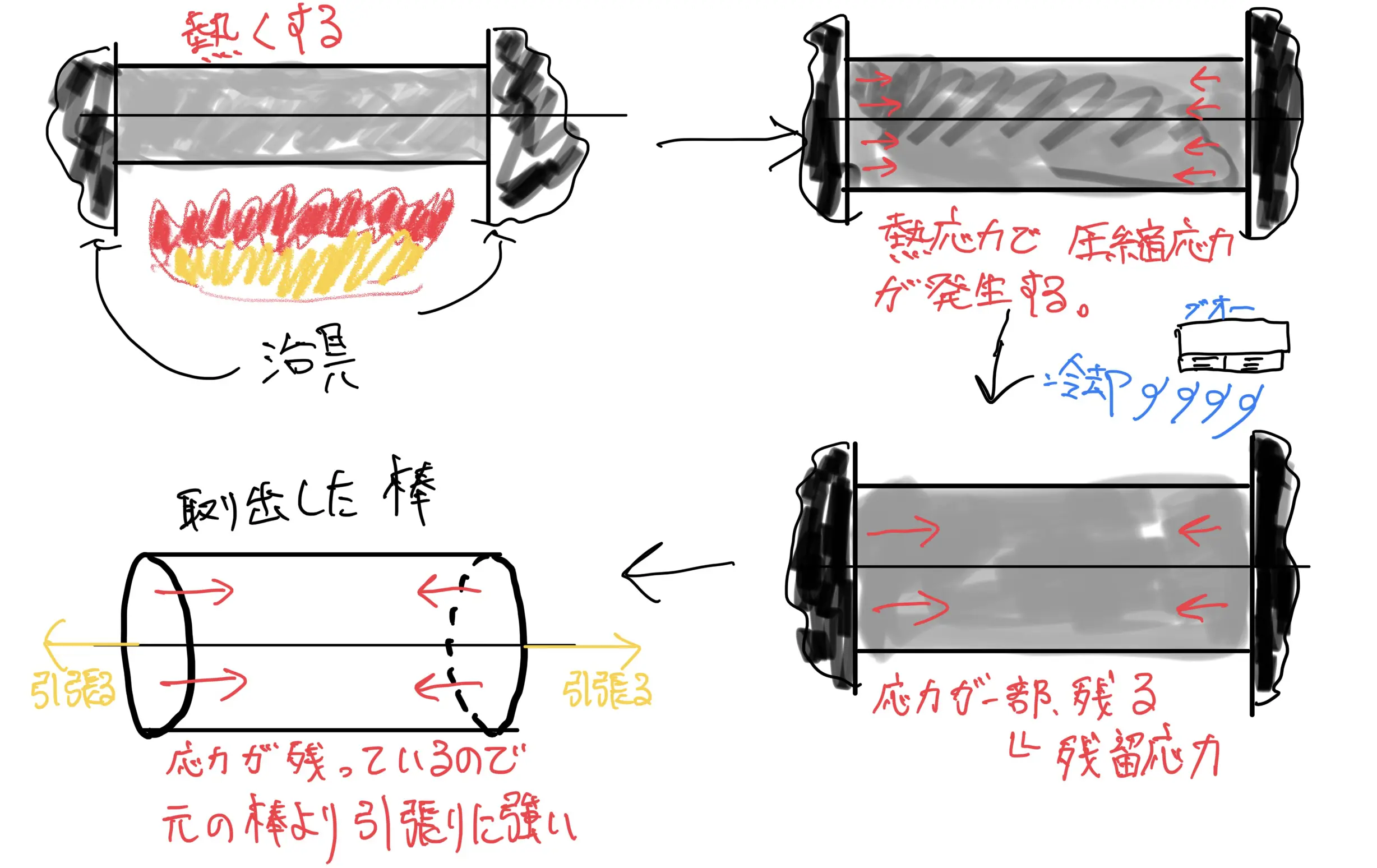

| … | 3525/11/27(木)00:18:58No.1376599378+なんで応力が残るの…？ |
| … | 3625/11/27(木)00:21:00No.1376600053+>門外漢ですまんのだが、それはミクロ組織観察して組織見てからX線測定しちゃいかんのかい？ |
